維氏硬度檢測方法

1 )檢測力的選擇  根據試樣硬度、厚薄、大小等情況，超聲波測厚儀應選用下表1-1所示出的檢測力進行試驗。

2)檢測加力時間  從加力開始至全部檢測力施加完畢的時間應在2~10 s之內。對于小負荷維氏和顯微維氏硬度檢測，便攜式布氏硬度計壓頭下降速度應不大于 0. 2mm/s。檢測力保持時間為10~15 s。 對于特別軟的材料保持時間可以延長但誤差應在2 s

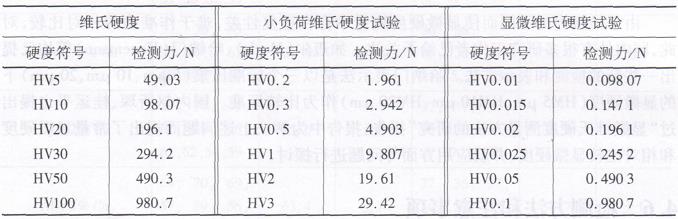

表1-1  推薦的維氏硬度檢測力分級

注:  1、維氏硬度試驗可使用大于980.7N的檢測力；  2、顯微維氏硬度試驗的檢測力為推薦值。

3 )壓痕中心至試樣邊緣距離  鋼、銅及銅合金至少應為壓痕對角線長度的2. 5倍；輕金屬、鉛、錫及其合金至少應為壓痕對角線長度的3倍。

兩相鄰壓痕中心之間距離，煙氣分析儀對于鋼、銅及銅合金至少應為壓痕對角線長度的3倍；對于輕金屬、鉛、錫及其合金至少應為壓痕對角線長度的6倍。

4)測量壓痕兩條對角線的長度的算術平均值可以査表查出維氏硬度值也可按公式計算硬度值。

在平面上壓痕兩對角線長度之差應不超過對角線平均值的 5 % 如果超過則應在檢測報告中注明。

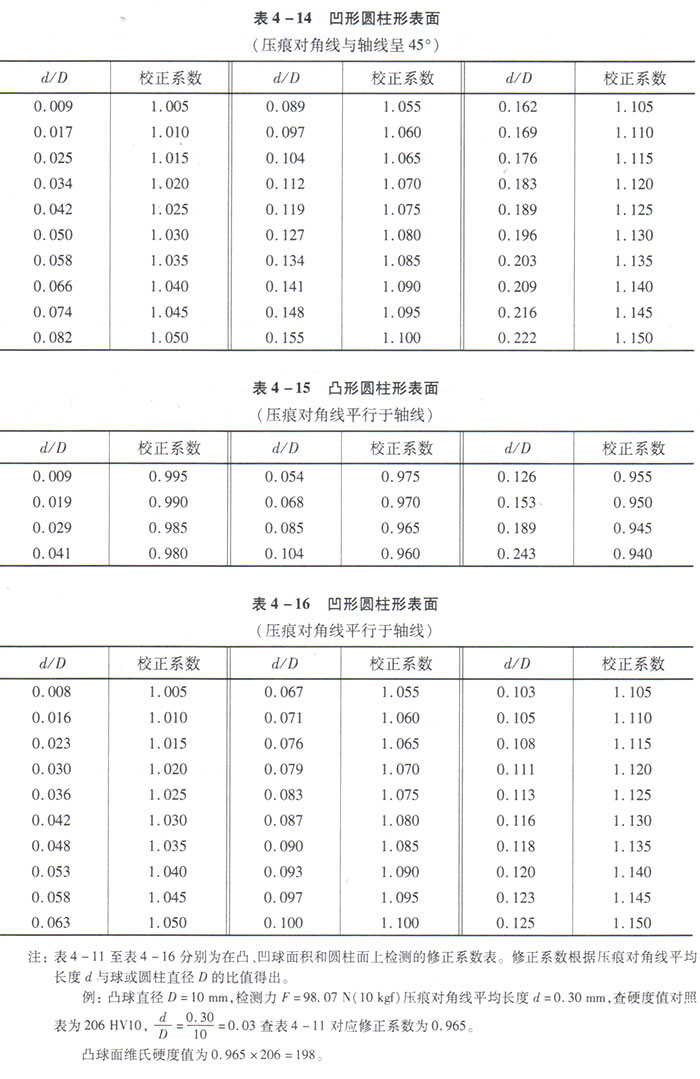

5)在曲面試樣上檢測其結果應參照表4-11 ~ 表4-16進行修正。

6 )在一般情況下建議對每個試樣報出三個點的硬度測試值。

相關推薦：

上一篇：壓痕對角線長度 d與維氏硬度値對照表

下一篇：維氏硬度檢測的原理
